贴片电容之锡焊不均



贴片电容端电极两端焊锡不均也可造成贴片电容内部出现裂纹,具体原因为:如果电容端电极两端焊锡不均,这样在锡冷却过程中所产生的收缩应力差异过大,从而导致电容内部出现裂纹,最终导致失效,下图为0805 X7R 224 K 50V案列图。



贴片电容不良图

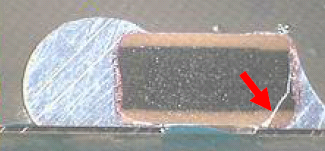

贴片电容磨片图

不良图片

磨片图

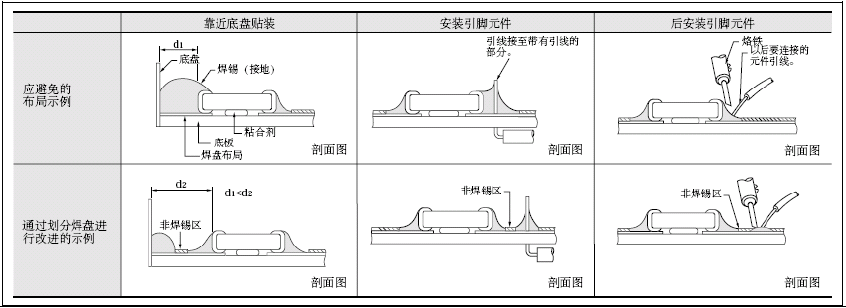

       解决方法如下图为防止焊料过量的焊盘布局图:

贴片电容正确焊锡示意图

       总体还说引起贴片电容破裂失效的原因还是很多的,佳益电子在这里也只能粗略的为大家讲解一下最常见的因为焊锡不均导致贴片电容破裂失效的原因和解决方法,只希望对广大客户能有所帮助。
