贴片电阻百科珍藏版

贴片式固定电阻器又称片式固定电阻器,简称贴片电阻、片阻。英文 Chip Fixed Resistor 简称 Chip-R、SMD Risistor,是电子电路中使用量最大,应用最广的元件。


贴片电阻的分类

从材料工艺角度分主要有两大类:厚膜贴片电阻器薄膜贴片电阻器目前厚膜贴片电阻器生产量使用量占绝大部分。

从设计性能上可分为常规厚膜贴片电阻、超低阻值厚膜电阻、高压厚膜贴片电阻、高阻厚膜贴片电阻、精密厚膜贴片电阻和大功率厚膜贴片电阻等六种类别。

贴片电阻的尺寸规格

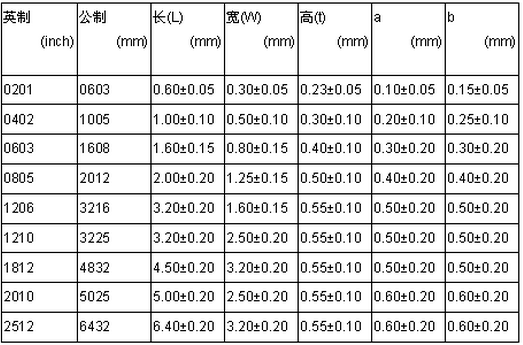

    贴片电阻主要有“0201~ 2512”9个标准化的尺寸规格系列。有两种尺寸

   ①EIA英制:如1206,”12”表示长度为0.12英寸,“06”表示宽度为0.06 英寸。

   ②国际单位制:如3216,“32”表示长度为3.2mm英寸,“16”表示宽度为1.6mm。


   由于1英寸=25.4mm,所以经标准化后英制“1206”与国际单位单位制“3216”表达的尺寸规格一致。具体尺寸公差,不同厂家略有不同还有更小尺寸的,如国巨的:RC0075 长0.30X宽0.15X厚0.10 (mm)RC0100 长0.40X宽0.20X厚0.13 (mm)

   当前应用最广的尺寸是0402 0603 0805及1206。0201及更小尺寸主要用于移动终端集成度较高的产品中;2010和2512等大规格主要用于大功率如电力电路领域。

另外,片电阻使用注意事项在这里我就过多介绍了,佳益电子官网的产品知识资讯里有详细介绍,同时佳益电子销售各种品牌电子元件,有需要的朋友欢迎致电详咨!

 本文原创自佳益电子科技(http://www.goodonecn.com  ),转载请注明出处。
