色环电阻的标识方法

      色环电阻和其它贴片电阻一样,被广泛的应用于各种电子电路中,唯一不同的是,色环电阻的阻体本身会有几种不同颜色的色环,很多人以为那只是为了美观而设计得,但其实那些色环还有一个更重要的作用就是用来标识阻值的,那么,那些色环是如何标识阻值的呢?还不知道的朋友来和佳益小编一起学习下吧。

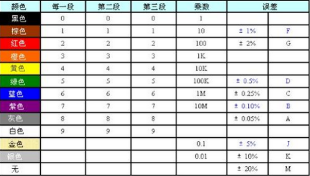

我们都知道贴片电阻的阻值单位有欧姆(Ω)、千欧(KΩ和兆欧(MΩ),组织换算如下:1兆欧(MΩ)=1000千欧(KΩ)=1000000欧(Ω),其中最常用的就是四环电阻和五环电阻了。四环电阻的前两环表示的是有效数字,第三环表示阻值倍乘的数,最后一环为误差;五环电阻前面三环表示的是有效数字,第四环表示阻值倍乘的数,第五环表示的是误差值,不论是四环电阻还是五环电阻误差值通常是用金、银和棕三种颜色来表示。颜色不同所表示的误差值也不一样,金色表示的误差是5%,银的误差为10%,棕色的误差为1%,无色的误差为20%,现在有个别厂商用绿色代表误差,其误差值为0.5%。精密电阻常用于航天、军工企业,色环电阻在早期是为了帮助人们更好地分辨阻值大小的,因为色环电阻体积比较大,在小型化和片式化今天,色环电阻用的已经相对较少了。下图更形象的的介绍了色环电阻的阻值的标识方法。


     到这里色环电阻的标识方法就介绍完,虽然风华贴片电阻已经占有国内电阻市场的大部分份额,但是色环电阻毕竟还没

有没完全取代,所以多学习下对大家还是很有有帮助的。
