180万件假冒元器件被查获,教你识别MLCC

日前,广州黄埔海关在跨境电商渠道查获涉嫌侵犯知识产权的集成电路180万件,该案为“龙腾行动2019”专项行动开展以来,黄埔海关查获的货物数量最多的侵权案件。

机动查验小分队成员蔡尉表示,该批货物申报信息中显示商品为PVC胶管、U盘等,但实际为集成电路等电子元器件,且使用了“Murata”、“SAMSUNG”、“Texas Instruments”等商标。该批货物不仅未如实申报品名,外包装采用的也是中性包装,无任何明显标识,且多种品牌的近似货物进行混装,不符合正规授权货物进出口的普遍规律。

经权利人鉴定,该批集成电路中使用“Murata”(村田)商标的货物为侵权假冒货物,共计180万件,涉案货值约10.8万元人民币。


如何辨别假冒元器件

假冒产品过去只是局限于手袋和手表等奢侈品。然而,随着新技术的出现,加上高利润和低风险,假冒产品变得更加复杂和泛滥。各个行业的产品,从食品到保健品到电子产品,都在被假冒。

而零部件的短缺使工程师和供应链专业人士寝食难安,为保证零部件供货不中断,许多公司绝望中忍不住去寻找未经授权的非正规来源。这虽然可以理解,但却加剧已经存在的零部件假冒问题。

如今假冒电子元器件泛滥,已成为元器件行业的一大痛点。工程师该如何分辨购买的元器件是否为假冒呢?下文给出了MLCC(贴片电容)和AVX钽电容识别案例:

教你识别假冒MLCC(贴片电容)

MLCC(Multi-layer Ceramic Capacitors)是片式多层磁介电容器英文缩写,MLCC是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来,经过一次性高温烧结形成陶瓷芯片,再在芯片的两端封上金属层(外电极),从而形成一个类似独石的结构体,故也叫独石电容器。

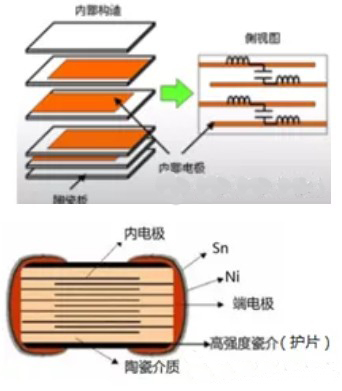

片式多层陶瓷电容器的结构主要包括三大部分:陶瓷介质,金属内电极,金属外电极。而多层片式陶瓷电容器它是一个多层叠合的结构,简单地说它是由多个简单平行板电容器的并联体,如下图所示。



为何有假冒MLCC(贴片电容):贸易商利字当头,以次充好;供应压力,主机厂饥不择食。去年电容涨价,导致假货横飞,连一些世界五百强都被假电容坑过。

  1. 目前MLCC(贴片电容)行业按技术和市占比分可分为日系、韩系、台系和大陆,日系价格要比台系和大陆的高;

  2. MLCC(贴片电容)分一类和二类介质材料,且二类还分为X7R、X6S、X5R、Y5V和Z5U等,存在价格差异;

  3. 由于MLCC(贴片电容)是烧结而成,且体积较小,因此通常无对应的标识。

通常主机厂采购元器件会从可追踪渠道的供应商下单采购,一般不会采购现货,但市场无货而需求又十分紧急那就不得不采购现货了,特别是17年到18年阻容紧张的时候。那么这时候如果没有假冒MLCC识别能力那就有很大的概率采购到假货。

假冒MLCC的鉴别:

贸易商通常是采用便宜厂家产品来代替日系等品牌产品,或者使用价格便宜介质的MLCC(贴片电容)来替代贵的,比如使用Y5V替代X7R。那么如何鉴别假冒MLCC(贴片电容)呢?

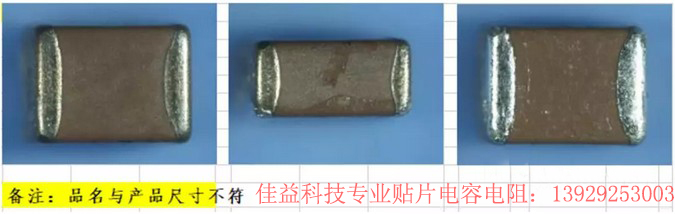

1、  建立数据库:因为是假冒的,所以产品的各个细节无法做到和正品一致,如建立了产品尺寸数据库(长宽高、电极宽度和形貌等),对假冒产品进行尺寸检验即可识别。


2、  进行DPA( DPA分析(Destructive Physical Analysis)即破坏性物理分析,它是在电子元器件成品批中随机抽取适当样品,采用一系列非破坏和破坏性的物理试验与分析方法),与正品进行内部形貌和特征尺寸的比较:MLCC容量和层数、电极间距等有关,因此通过比较电极层数、电极间距、电极厚度和留边尺寸等特征尺寸,可有效识别假冒MLCC。下表为某个案例中发现村田的假冒品,假冒品可能为X5R材质,而原村田规格为X7R材质,使用了该假冒MLCC后故障率显著提高。

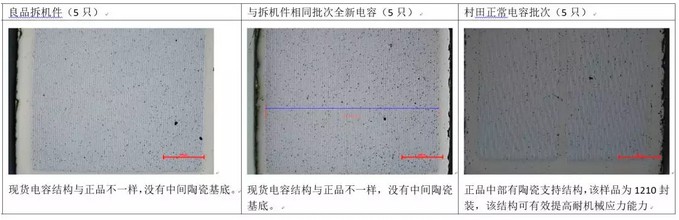

内部结构

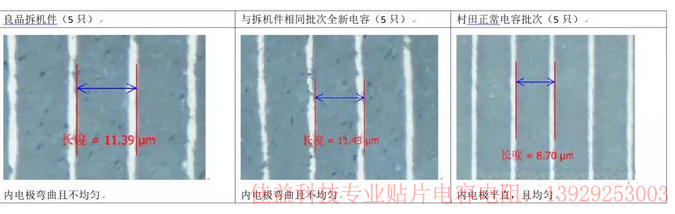

特征尺寸(相邻内电极间距)

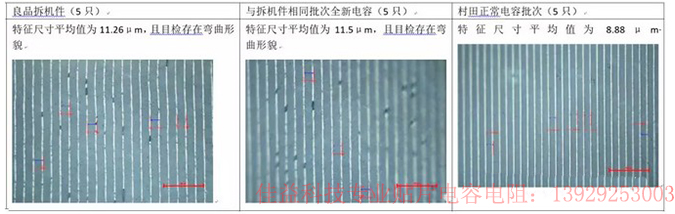

微观特征尺寸图(相邻内电极间距)



 AVX假货电容识别

1.钽电解电容焊脚形状,原装 AVX 钽电容焊脚正极跟负极不一样,正极的为“凹”型, 也就是凹进去的,负极的是“口”型。


2. 编带上的印字,把货拆开,透明的编带上面大概每间隔 25CM 有打 AVX 的印字(是机器 直接凹印上去的,没有颜色的),假货编带一般没有印 AVX 字的。

3. 贴片钽电容本体印字内容。钽电容本体印字分上下两行,包括了 AVX 的 LOGO 标识、容 量值、电压值、生产批号等 4 个信息,这些信息都是缺一不可的,如果对不上一般就是假货 (碰到最多的情况是本体的左上角没有 AVX 的 LOGO 标识)。钽电容封装尺寸大的,印字也 会看得清晰点,有 AVX 钽电容规格尺寸太小,要借助放大镜才能看清楚。

4. 贴片钽电容本体印字的一致性和质量,很多翻新的 AVX 钽电容从以上三点是看不出它 是假货的,因为它是用原装的旧货或者折机货或低压货(低一个电压低档,比如用 10V 的 给你当 16V 的用)重新打磨后印字上去的,这个时候就要从本体印字的成色和一致性来判 断了,翻新货的印字在内容和版式上与原装的不会有区别,但毕竟没有原厂的设备和模具好, 所以细节上还是有明细的区别。这些细节的区别分两个方面,一方面是成色,翻新的颜色一 般要偏深红色一些而且深浅不一;另一方面是一致性,原装的一致性很好,印的字方方正正, 翻新的会出现东倒西歪,本体之间相互比较感觉就像两个模具印出来的一样(是模具精度不 好造成的)。—–对于这一点,要正确、快速的判断出来是有一定难度的,这与个人的经验 有一定关系。

5. 查规格书:如果你要的规格是规格书上如果没有的,那你买到假货的机率是非常大。规格书上没有的规格虽然不敢说原厂 100%不生产,至少说明不是常用的规格,销售商那肯定 是没有库存的(不会有销售商会去订一些偏门的物料作库存),要订货的话,订货周期、最 小订货量、预付款比例都是一般客户不能接受的。
