电感的结构一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等六部分组成的。

1、骨架——指绕制线圈的支架。体积较大的固定式电感或可调式电感如振荡线圈、阻流圈等大多数是将漆包线（或纱包线）环绕在骨架上，再将磁芯或铜芯、铁芯等装入骨架的内部以此提高它的电感量。骨架得通用材料是塑料、胶木、陶瓷等材料，可以制成不同的形状要求。小型电感如色码电感一般不用骨架而是直接将漆包线绕在磁芯上。空心电感（也称空心线圈），大多用在高频电路中，不用磁芯、骨架和屏蔽罩等，首先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

2、绕组——是指一组线圈，具有规定功能的，它是电感的基本组成部分。有单层绕组和多层绕组之分。单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式。多层绕组有多种绕法如分层平绕、乱绕、蜂房式绕法等。

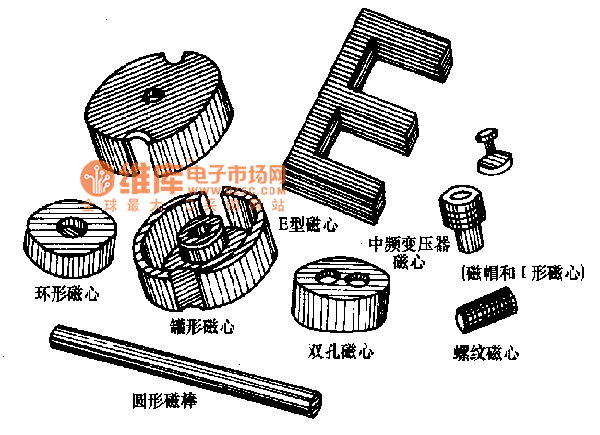

3、磁芯与磁棒——材料一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等，它的形状有工字形、柱形、帽形、E形、罐形等各种形状。

4、铁芯——材料主要有硅钢片、坡莫合金等，其外形多为“E型”。

5、屏蔽罩 ——为避免有些电感在工作时产生的磁场从而影响其它电路和元器件的正常工作，就给电感带上一个金属屏幕罩（例如半导体收音机的振荡线圈等）。采用屏蔽罩的电感后会增加线圈的损耗，使Q值降低。

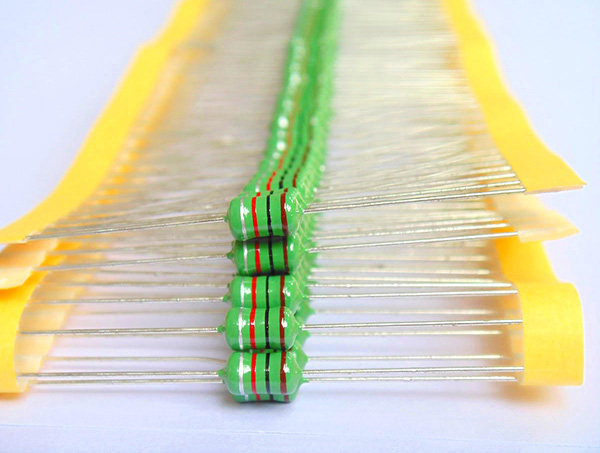

6、封装材料 ——有些电感如色码电感、色环电感绕制好后，用封装材料将线圈和磁芯等结构密封起来。封装的材料有塑料或环氧树脂等。
