贴片电容的正确识别方法

    贴片电容形状类似贴片电阻,通常贴片电容是白色的基体,也有大部分的钽电解电容是黑色基体,但其正极一侧也标示有白色的极性。贴片电容和贴片电阻一样也都有片形和圆柱形两种外观,其中圆柱形的贴片电容类似圆柱形贴片电阻,只是整体粗细一致,而贴片电阻则是两端稍微粗一圈。

    要学会识别贴片电容就要识别贴片电容上的数值标注方法,通常有三种:

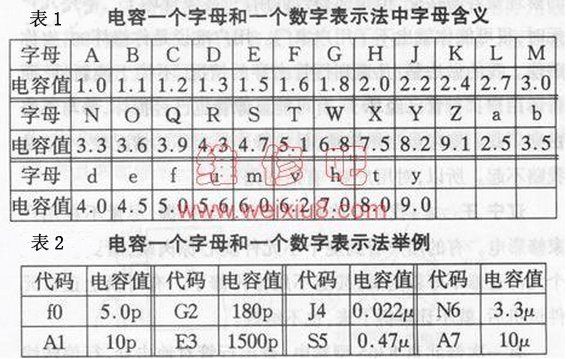

    1、一个字母和一个数字的标注方法,在白色基体上印出一个黑色的字母和一个黑色的数字或在片形钽电解电容的黑色基体上印出一个白色字母和一个白色数字作为代码,其中的字母表示电容量的前两位数字(见表1)。后面的数字表示在前面的数字后面加几个'0'(见表2)。

表1表2图示

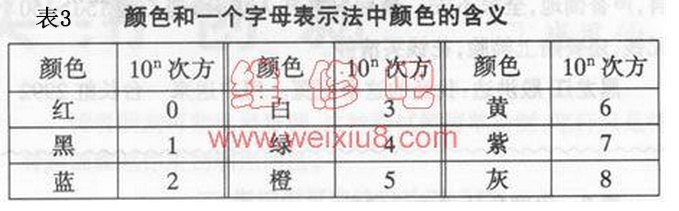

    2、一个字母和一种颜色的标示方法,在贴片电容的基体上印出一种颜色加一个字母的组合作为代码来示意电容量。字母的意思和标注方法一相同(详见表1),颜色也同样是表示在前面字母所代表的数字后面加几个‘0’(见表3)。

表3图示

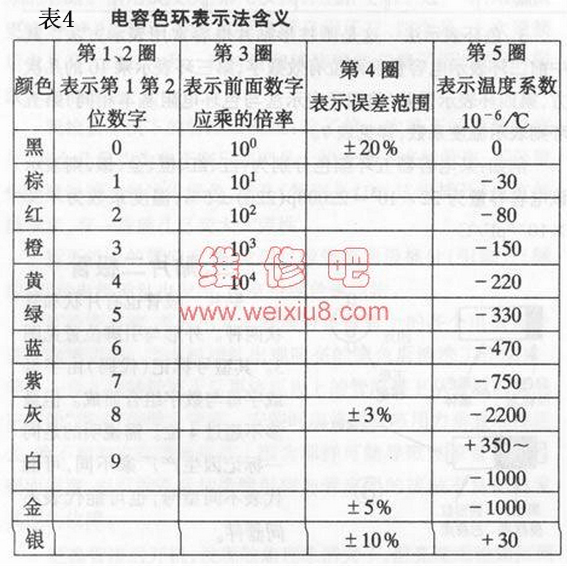

    3、色环标示方法,这是圆柱形贴片电容通常使用的一种方法。其中前两环表示电容量的前两位有效数字,第三环表示在前两位有效数字后面加几个‘0’,第四环则表示误差值,第五环表示电容器的温度系数(见表4)。

表4图示

通过今天的学习你可以正确识别贴片电容上的代码了吗?
